液壓油缸的分類有哪幾種？圖解

　　將液壓能轉變為機械能、做直線往復運動（或擺動運動）的就是我們常說的液壓油缸。做為執行元件在液壓傳動系統中有重要作用的就是它，總是作直線往復運動或往復擺動來用于驅動工作機構。質量好的液壓油缸由于工作可靠其使用已廣泛到各種機械的液壓系統中。那么，液壓油缸的分類有哪幾種？
　　

　　一、液壓油缸的分類

　　
　　液壓缸的結構形式多種多樣，其分類方法也有多種：
　　
　　①按運動方式可分為直線往復運動式和回轉擺動式。
　　
　　②按受液壓力作用情況可分為單作用式、雙作用式。
　　
　　③按結構形式可分為活塞式、柱塞式、多級伸縮套筒式，齒輪齒條式等。
　　
　　④按安裝形式可分為拉桿、耳環、底腳、鉸軸等。
　　
　　⑤按壓力等級可分為16Mpa、25Mpa、31.5Mpa等。

　　下面介紹生活中常用的幾種液壓油缸
　　

　　1、活塞式液壓油缸

　　
　　活塞式液壓缸可分為單桿式和雙桿式兩種結構，其固定方式由缸體固定和活塞桿固定兩種，按液壓力的作用情況有單作用式和雙作用式。在單作用式液壓缸中，壓力油只供液壓缸的一腔，靠液壓力使缸實現單方向運動，反方向運動則靠外力（如彈簧力、自重或外部載荷等）來實現；而雙作用液壓缸活塞兩個方向的運動則通過兩腔交替進油，靠液壓力的作用來完成。
　　
　　單活塞桿液壓缸只有一端有活塞桿。活塞僅能單向運動，其反方向運動需由外力來完成。但其行程一般較活塞式液壓缸大。
　　

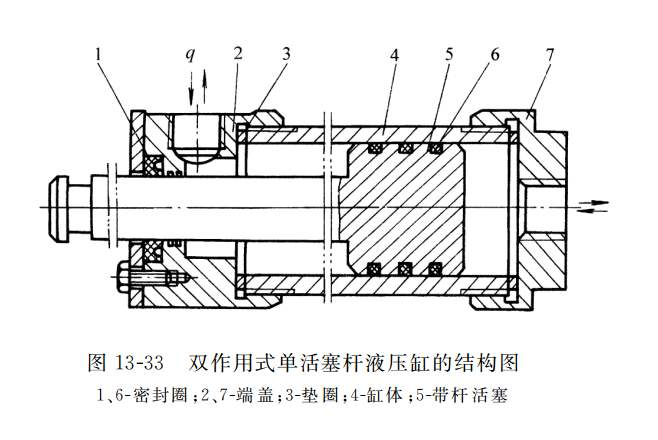

　　如圖下所示為單桿雙作用活塞式液壓缸示意圖。它只在活塞的一側設有活塞桿，因而兩腔的有效作用面積不同。在供油量相同時，不同腔進油，活塞的運動速度不同；在需克服的負載力相同時，不同腔進油，所需要的供油壓力不同，或者說在系統壓力調定后，環衛垃圾車液壓缸兩個方向運動所能克服的負載力不同。

　　2、柱塞式液壓油缸

　　
　　（1）柱塞式液壓缸是一種單作用式液壓缸，靠液壓力只能實現一個方向的運動，柱塞回程要靠其它外力或柱塞的自重；
　　
　　（2）柱塞只靠缸套支承而不與缸套接觸，這樣缸套極易加工，故適于做長行程液壓缸；
　　
　　（3）工作時柱塞總受壓，因而它必須有足夠的剛度；
　　
　　（4）柱塞重量往往較大，水平放置時 容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。
　　

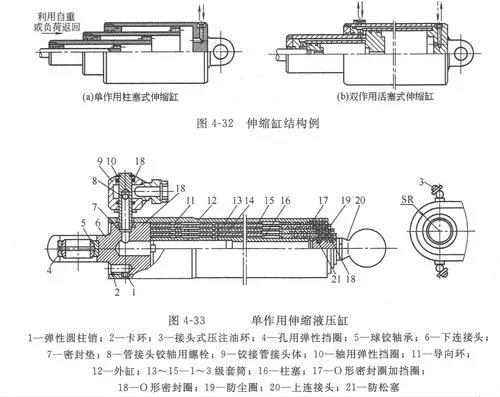

　　3、伸縮式液壓缸

　　
　　伸縮式液壓缸具有二級或多級活塞，伸縮式液壓缸中活塞伸出的順序式從大到小，而空載縮回的順序則一般是從小到大。伸縮缸可實現較長的行程，而縮回時長度較短，結構較為緊湊。此種液壓缸常用于工程機械和農業機械上。有多個一次運動的活塞，各活塞逐次運動時，其輸出速度和輸出力均是變化的。

　　4、擺動式液壓缸

　　
　　擺動式液壓缸是輸出扭矩并實現往復運動的執行元件，有單葉片、雙葉片、螺旋擺動等幾種形式。葉片式式：定子塊固定在缸體上，而葉片和轉子連接在一起。根據進油方向，葉片將帶動轉子作往復擺動。螺旋擺動式又分單螺旋擺動和雙螺旋兩種，現在雙螺旋比較常用，靠兩個螺旋副降液壓缸內活塞的直線運動轉變為直線運動與自轉運動的復合運動，從而實現擺動運動。
　　
　　上面幾點敘述就是液壓油缸的具體分類，通過以上內容對液壓油缸進行充分了解后，在以后購買時就可以選擇出適合自己需求的液壓油缸，相應的也能夠符合選購性價比高的液壓油缸的要求。選對了產品就可以有效的使其在使用過程中充分發揮其特點從而能夠很好的完成工作。
